雷射加工如何提升 CNC 製造的精密度與生產力
雷射加工在 CNC 的定位（vs. 銑削/車削/EDM）
- 無接觸、低切削力：對薄板、微細結構與易變形工件特別友善。
- 熱加工：會有熱影響區（HAZ）、掛渣/毛邊與變色，需要參數與氣體控制；超短脈衝（ps/fs）可把 HAZ 壓到極小。
- 幾何能力：2D/3D 切割、微孔、表面硬化、熔覆、焊接、標刻，甚至增材製造（LPBF、DED）。但深腔/實體去除仍以銑削/EDM 強。
- 節拍：薄板/管材切割與標刻極快；厚板切割與高反射金屬效率受限；高精密面粗度仍常需機械後處理。
常見雷射類型與適用
- 光纖雷射（~1.06 μm）：金屬切割/焊接/標刻主力；效率高、維護低。
- CO₂（10.6 μm）：非金屬（木、壓克力、紙、皮革）切割與雕刻；金屬需塗層/功率高才有效。
- 綠光/藍光（~532/450 nm）：對銅、金、鋁等高反射金屬耦合更好（焊接/薄板精細切割）。
- 皮秒/飛秒超短脈衝：玻璃、陶瓷、藍寶石、SiC、硬脆材料微細加工與精密打標，幾乎無 HAZ。
主要製程與 CNC 應用

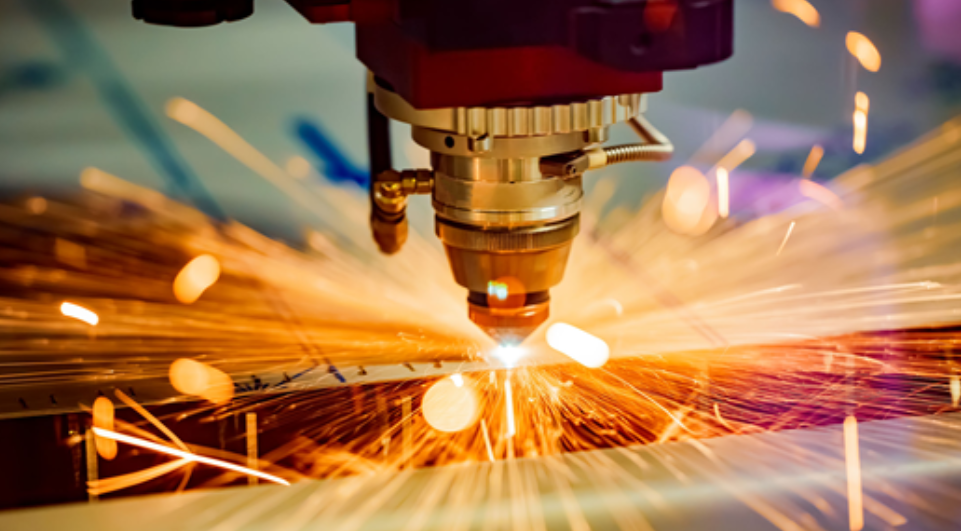

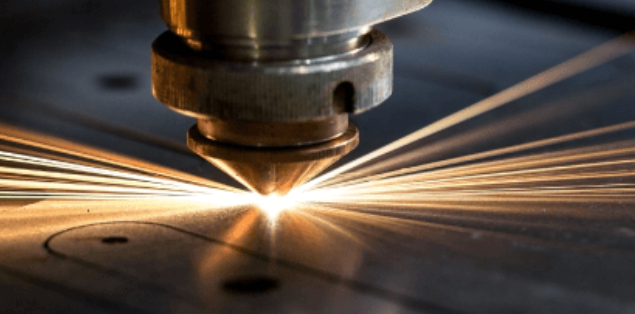

- 切割（2D/3D/管材）
- 板金外殼、支架、小批量開發；五軸或機器人+振鏡可做空間曲面開口。
- 關鍵：穿孔策略（single/trepan）、引入/引出、微連接（micro-joint）、拐角功率降額與加減速同步。
- 微孔/開槽
- 噴嘴、渦輪冷卻孔、濾網、醫療器械；可 ns/ps 脈衝控制能量密度避開熔融重鑄。
- 焊接（導熱/鍵孔）
- 不鏽鋼、鋁、銅薄件拼焊；掃描振鏡+擺動（wobble）減氣孔、提升間隙容忍。
- 表面處理
- 淬火（局部硬化、變形小）、合金化/熔覆（耐磨層），常見於軸、模具邊。
- 標刻/追溯（DPM）
- 金屬/塑膠打碼、QR/條碼、序列號，便於製程與品質追溯。
- 增材製造（AM）與混合加工
- LPBF（粉床）做高自由度拓樸；DED（送粉/送絲）在 CNC 上增材後再銑削精修，做修復/功能梯度。
與 CNC 的整合方式
- 機構配置
- 獨立雷射機（板金/管材線）；2) CNC 複合機（主軸+雷射頭）；3) 機器人/五軸平台+振鏡；4) DED 混合加工。
- 控制與通訊
- 以 G/M code 控 開關與功率，控制器輸出 PWM/類比電壓/數位信號 給雷射器；與伺服/加減速同步調功。
- 典型片段（指令依控制器不同而異，僅示意，操作前務必做安全聯鎖）：
(穿孔與輪廓切割示意) G0 X10 Y10 Z2 M62 P1 ; 雷射ON（或 M3，依廠牌） S1200 ; 設定功率/頻率對應值（控制器對應表） G1 F6000 X80 Y10 ; 切割 G1 X80 Y60 M63 P1 ; 雷射OFF（或 M5）
- 光學與對焦：自動調焦（AFC）、電容跟隨保持噴嘴間隙；同軸相機做起始孔對位。
- CAM/路徑：支援引入/引出、穿孔、微連接、拐角減功、層間輪廓排序與套料（nesting）；振鏡則需掃描策略（hatch、重疊率）。
- 治具與對位：定位銷/真空/磁吸，配合視覺校正補償加工基準偏差。
參數與品質控制（抓參數看這些）
- 核心參數：雷射功率/脈衝能量、頻率、占空比；焦點位置（焦前/焦後）；光斑直徑；進給/掃描速度；加速度；噴嘴間隙；助氣種類/壓力（O₂/ N₂/ 空氣/ Ar）；多段穿孔時間。
- 品質指標：掛渣與毛邊、錐度與垂直度、HAZ、變色、粗糙度 Ra、尺寸與圓度、孔徑一致性、焊縫氣孔/咬邊。
- 常見調參邏輯
- 掛渣多 → 提高氣壓/換 N₂、加快速度或減功率、焦點微調至板厚中性偏下、檢查噴嘴同心。
- 拐角燒焦 → 拐角功率/速度聯動降額、增大路徑圓角或啟用小半徑 look-ahead。
- 銅/黃銅反射 → 改綠/藍光或短脈衝、提升初始吸收（表面處理/黑化）、用更高純度保護氣。
- 陶瓷/玻璃裂紋 → 改用 ps/fs 脈衝、多次低能量掃描、水冷/載體層。
材料與厚度的保守能力範圍（僅作規劃參考）
- 碳鋼/不鏽鋼：1–20 mm（光纖 2–6 kW 常見），薄板邊緣精細、厚板速度下降。
- 鋁：1–12 mm（導熱高，需更高功率/氮氣）。
- 銅/黃銅：0.1–6 mm（建議綠/藍光或超短脈衝方案）。
- 非金屬（木、壓克力、皮革）：CO₂ 切割/雕刻；壓克力可得拋光邊。
- 玻璃/陶瓷/SiC：ps/fs 微加工、劃裂/剝離路徑策略。
典型應用場景
- 板金產線：外殼、機架、機箱門板（切+折+攻牙+塗裝）。
- 管材/型材：健身器材、腳踏車、家具框架（切+相貫線開口）。
- 精密零件：渦輪冷卻孔、噴嘴、濾網、微流道。
- 焊接：動力電池匯流排、馬達/感測器外殼、醫療不鏽鋼管。
- 標刻追溯：序號/QR/DPM 串 MES/PLM。
- 修復與增材：導軌/葉片邊緣熔覆，DED 補材後 CNC 精車銑。
與傳統製程的取捨（何時用雷射？）
- 選 雷射：薄板/微細孔、軟材易變形件、需要快速開樣與高換線彈性、焊縫熱輸入要低。
- 選 銑削/車削：深腔、嚴格平面度/幾何精度與表面粗度需求、厚實去除率。
- 選 EDM：極硬材、深窄槽/內角銳利、對熱效應極敏感的微細特徵。
- 混合：雷射粗成形/開孔→CNC 精修，或 DED 增材→CNC 仕上。
導入步驟與選型清單
- 明確料件族群：材質/厚度/年產量/允收品質（毛邊、變色）。
- 確認製程：切割/焊接/標刻/熔覆/增材；是否需要五軸或振鏡。
- 選雷射源：功率、波長、連續/脈衝、光束品質（M²）。
- 光學頭：自動調焦、保護鏡、噴嘴與氣路、與機器人/五軸兼容。
- 控制/CAM：是否支援功率-速度聯動、拐角降額、穿孔表、掃描策略、套料、DPM 字型與驗證。
- 周邊：助氣供應（N₂ 罐/制氮機）、除塵/煙霧淨化、冷水機、視覺/監測（同軸相機、光學功率計、熔池監測）。
- 品質保證：切面粗糙度、孔徑 Cpk、焊縫金相/氣密、標碼讀率（>99%）。
- 治具與換線：快換治具、基準銷、視覺補償。
- 試產參數表：建立材料×厚度×噴嘴×氣壓參數矩陣與 SOP，版本控管。
- 總成本：CapEx（雷射源/光學/控制）+ OpEx（氣體/耗材/保護鏡/電力）+ 良率收益。
安全與維護
- Class 4 雷射：必須有護罩、連鎖、緊急停機、合規護目鏡（針對波長）、光束終端、反射風險評估（銅/鏡面材）。
- 煙塵/氣體：金屬煙霧與 VOC 需局排與過濾；氧氣使用遵守高壓氣體規範。
- 光學保養：定期清潔/更換保護鏡與噴嘴、檢查同心與焦點；水冷機導電率/防藻維護。
- 校準：功率計、光束質量（M²）、對焦位移、振鏡場度與掃描比例。
常見 FAQ（超濃縮）
- 切不斷、掛渣：提高氣壓換 N₂、微調焦點至板厚 1/3–1/2、檢查噴嘴同心與保護鏡污染、提升速度或降低功率避免過熔。
- 拐角過燒：開啟拐角降功與加減速聯動、在 CAM 加入圓角或短暫停留降功。
- 焊接起弧難：預熱/預潤濕、短擺動、提升起始功率/減速，銅件改綠/藍光或雙波長。
- 標刻讀率低：加深對比（改頻率/線距）、換字型、提升相機/讀碼器解析與照明角度。
一頁流程範例（切割/標刻）
- 設計與套料 → 2) 產生雷射 CAM（穿孔/引入/降功） → 3) 治具與對位（視覺） →
- 小批試切建表 → 5) 線上監測（溫/光/相機）→ 6) 去毛邊/清洗 → 7) 尺寸/讀碼驗證 → 8) 量產鎖參。
「不鏽鋼彩色雷雕（laser color marking on stainless steel）」 的原理、常用方法、設備類型、關鍵參數、製程 SOP、測試 & 品質項目、常見問題與對策
不鏽鋼的「彩色雷雕」主要不是塗色，而是用雷射在表面改變氧化膜厚度（thin-film interference）或產生微/奈米結構（structural/LIPSS），藉由薄膜干涉或光散射/電漿效應讓表面呈現金、藍、紫、綠等顏色；要穩定又一致，靠精確控制雷射能量、脈衝特性、掃描策略與工件前處理。 MDPINature
顏色產生的三個主要機制（關鍵原理）
- 薄膜干涉（氧化膜）：雷射加熱在不鏽鋼表面生成極薄的氧化層（幾 nm–數十 nm），不同厚度會干涉不同波長，呈現不同顏色（黃→紫→藍等）。此為工業上常見方法（stain/color marking）。 科學直接MDPI
- 結構色（LIPSS / 微奈米結構）：用短脈衝或特定能量密度在表面刻出週期性微結構，使光的散射/共振產生色彩；此法在高解析與角度穩定色（angle-independent）上有優勢。 PMC
- 雷射誘導電漿 / 再凝結化學變化：高能量情況下表面元素重排、氧化態改變或熔融重凝，也會改變色調（但較不易控且可能不均一）。 Nature
哪些雷射/模式適合做彩色雷雕？
- MOPA / 可調脈寬光纖雷射（常見）：能精細調整脈寬與頻率，對控制氧化膜厚度與獲得飽和色彩特別有效（業界常用於彩色打標）。 support.xtool.com
- 標準光纖雷射（窄脈寬 ns）：可做顏色（氧化膜路徑），但參數容錯較低，需測試。 科學直接
- 超短脈衝（ps/fs）：擅長產生 LIPSS 與高解析結構色，顏色穩定、HAZ 極小，但設備成本高。 PMC
關鍵參數（為什麼會改變顏色）
- 平均功率 / 每脈衝能量（fluence）：決定氧化速度與膜厚。
- 脈衝寬度（pulse width）與重複頻率（rep rate）：MOPA 可調脈寬會顯著改變顏色；一般經驗：高頻 + 短脈寬 + 低單脈衝能量 容易得到細膩色彩層次。 support.xtool.com
- 掃描速度 / 重疊率 / hatch/line spacing：影響被加工點的累積熱量 → 氧化膜厚度和均勻性。
- 焦點位置（in-focus / defocus）與光斑尺寸：離焦可擴散能量、改變氧化層分布。
- 氣氛（空氣 / 氮 / 惰性）：空氣或含氧環境促進氧化（顏色更容易出現）；惰性氣體則可用於抑制氧化或改變表面形貌。
- 材料合金成分與先前表面處理：不同不鏽鋼牌號（304/316/430 等）與拋光狀態會影響顏色與穩定性。 科學直接
實務製程流程（SOP 摘要）
- 材料準備：確認牌號（如 304/316）、拋光等級（鏡面 vs 亞光），清除油污、指紋（IPA/超音波）。
- 小批測試（建立參數矩陣）：在測試板上做 grid test（橫軸：速度或功率；縱軸：頻率或脈寬），記錄顏色、均勻性、粗糙度。
- 選色與微調：用放大觀察（光學顯微鏡）看氧化層均勻度，調整 hatch、重疊、焦點位置。
- 品質/耐久測試：化學清洗、酒精擦拭、鹽霧測試、磨耗（如摩擦輪）、UV/光老化（必要時）。
- 鎖定 SOP：建立材料×表面×雷射參數的參數表與檢驗標準（色差 ΔE、目視標準、刮擦/耐鹽霧標準）。 MDPI科學直接
實用調參策略（由粗到細）
- 先做寬域掃描（大步進）找能產色的能量區間（出色 vs 未出色 vs 過燒）。
- 在該區間做細分格網（小步進）微調，優先控頻率 & 脈寬（MOPA）與掃描速率，因這三者對氧化膜厚度影響最大。 support.xtool.com
- 用最小可接受重疊率獲得均勻色，避免過多熱累積造成粗糙或黑斑。
- 若目標是角度穩定、高飽和的色彩，考慮用超短脈衝/註意 LIPSS 參數。 PMC
範例：保守起始參數（僅做 測試起點，請先在測試板驗證）
注意：每台機器（laser source、鏡頭、焦距）、每種不鏽鋼與表面狀態差異大，下面僅為常見業界經驗值範例，實務上必須做矩陣化測試再鎖參數。 support.xtool.com科學直接
MOPA 光纖雷射（20–30 W 類） — 彩色嘗試起點
- 低功率範圍：10–30%（對應機台輸出），掃描速率 500–2000 mm/s，頻率 200–400 kHz，脈寬 6–60 ns，line spacing 0.001–0.02 mm。
- 想要金/黃 → 低能量、較慢掃描（讓薄膜達到特定厚度）；想要深藍/紫 → 較高累積能量但仍非完全熔融。
標準 ns 光纖雷射（非 MOPA）
- 功率 20–60%（視機台），頻率 20–80 kHz，速度 300–1500 mm/s；以小步調找色。
超短脈衝（ps/fs）
- 使用低能量微加工策略，靠 LIPSS/奈米結構取色：通常用低重複率、高掃描密度（視具體設備而定）。 PMC
品質與耐久性（實務要注意）
- 顏色穩定性：由氧化膜厚度與化學組成決定。若氧化層太薄或未經適當 passivation，顏色可能會在後加工（拋光、擦拭）或長期環境暴露下改變。實驗與文獻指出不同參數會影響穩定性。 科學直接+1
- 機械耐磨：裸氧化膜通常抵抗力有限，若產品需頻繁摩擦或戶外使用，建議加透明保護層（薄膜塗層、透明 PVD、或化學鈍化）並再次檢測顏色變化。
- 合金差異：不同不鏽鋼（Ni 含量、Cr 含量、表面雜質）會造成色差與均勻性差異—量產前務必料批驗證。 MDPI
常見問題與解方
- 顏色不穩或不顯色 → 可能是表面油污、合金不同、能量不足或掃描策略不對。先清潔、增能量或改頻率測試。
- 顏色不均 / 斑點 → 雷射光斑、噴嘴/鏡頭污損、焦點不穩或材料表面粗糙。清鏡頭、微調對焦、提高掃描均勻性。
- 過燒/暗黑/粗糙 → 功率太高或累積熱過多，降低功率或提高速度、減少重疊。
- 顏色抵抗力不佳 → 考慮後處理（化學鈍化或透明保護層）並做耐磨/鹽霧測試。
生產導入建議清單（Checklist）
- 確認不鏽鋼牌號與表面處理。
- 選擇合適雷射（MOPA 若需多色；ps/fs 若需高解析結構色）。
- 建立「測試板 × 參數矩陣」記錄表（含照片與色票編號）。
- 設定檢驗項目：ΔE 色差、顏色範圍、耐擦拭、鹽霧、可視化記錄。
- SOP 與維護（鏡頭清潔、焦點校正、光路檢測、排煙）建立。 MDPIsupport.xtool.com
我可以幫你做的事（二選一）
- 我可以幫你產生一份實際可列印的「測試矩陣 Excel 範本」（含推薦欄位：功率／頻率／脈寬／速率／line-spacing／焦距／顏色結果／耐久測試結果），方便你直接拿去跑首批測試。
- 或者我可直接給你更接近你設備的起始參數（例如你有哪一台雷射：MOPA 20W、JPT/ Raycus、焦距、目標牌號如 304、表面鏡面/啞光），我會用該機型的常見經驗值給出 8–12 個可直接測試的設定。
你要我先做哪一項？（若想要我直接給「首批測試參數表」，請直接告訴我：雷射型號或功率（W）／牌號（如 304）／表面（鏡面或亞光）／樣品尺寸，我會直接產出表格。）
參考（選取最重要的文獻與技術來源）
- Lu Y. Nanosecond laser coloration on stainless steel surface. Sci Rep. 2017. Nature
- Geng J. High-speed laser writing of structural colors for full-color… (PMC). 2023. PMC
- Laser color marking of stainless steel — ScienceDirect review (2024). 科學直接
- Qin X. A Color Reproduction Method for Exploring the Laser… MDPI (2024). MDPI
- xTool / MOPA 操作教學（實作與參數建議）— MOPA 彩色打標實務參考。
