矽晶圓加工（Silicon Wafer Machining）
一、什麼是矽晶圓加工？
矽晶圓（Silicon Wafer）是半導體產業最核心的基板材料，由高純度單晶矽製成，作為 IC、MEMS、感測器、功率元件、光電元件等產品的製造基礎。
矽晶圓加工主要可分為：
1. 晶圓製造（Wafer Manufacturing）
從多晶矽開始：
- 多晶矽提煉（Polysilicon Refining）
- 單晶拉晶（Crystal Growth）
- 晶棒成長（Ingot Manufacturing）
- 切片（Wafer Slicing）
- 研磨（Grinding）
- 拋光（Polishing）
- 清洗（Cleaning）
- 檢測（Inspection）
形成最終半導體級晶圓。

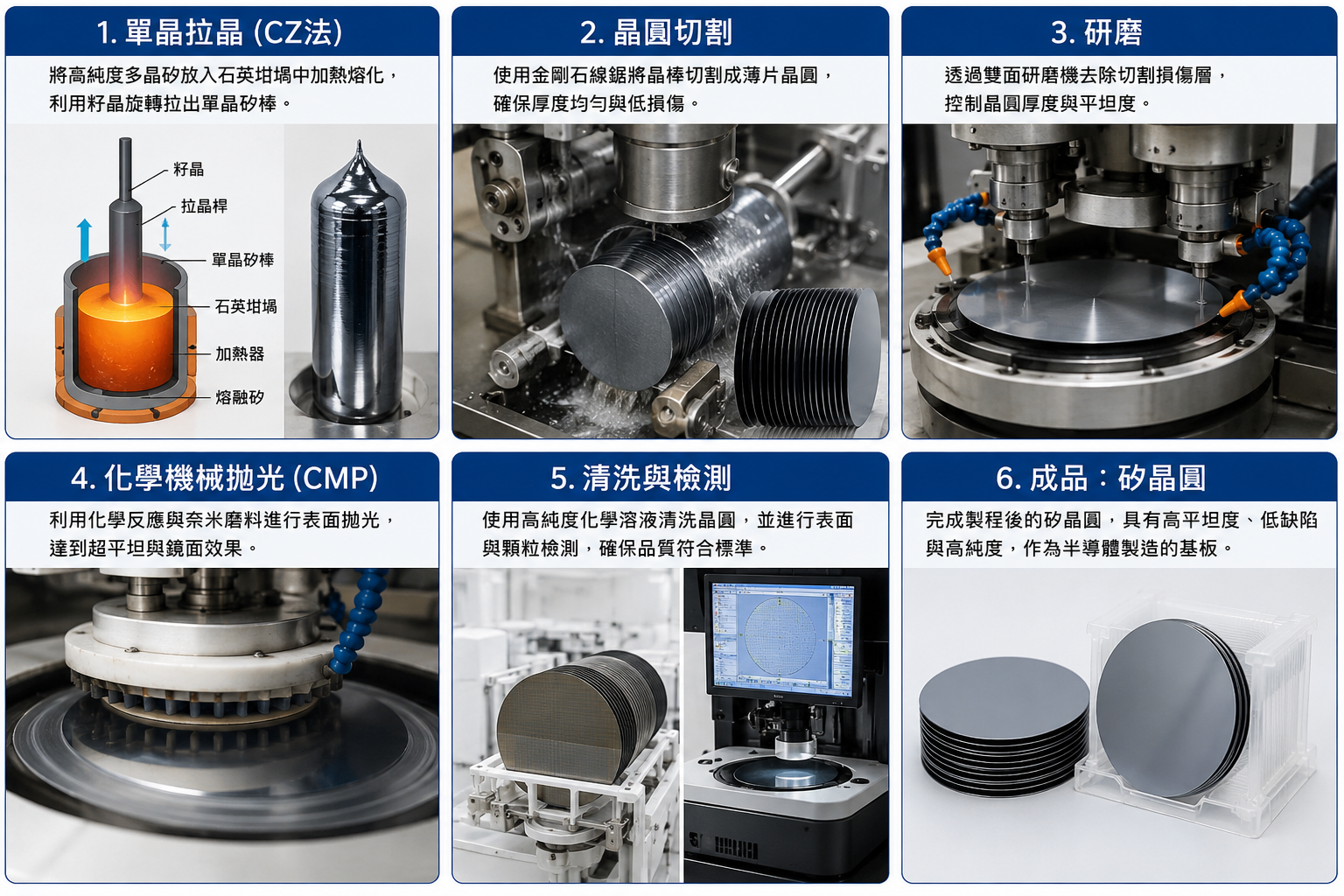

二、矽晶圓製造流程
STEP 1：單晶拉晶（CZ 或 FZ）
常見方式：
CZ法（Czochralski Process）
全球最普遍
適合：
- 8吋晶圓
- 12吋晶圓
晶體純度：
99.999999999%以上
(11N~12N)
FZ法（Float Zone）
適用：
- 功率半導體
- IGBT
- SiC基板
具有：
- 更低氧含量
- 更高電阻率
STEP 2：晶棒加工（Ingot Processing）
形成圓柱狀晶棒後：
加工項目：
- 外徑研磨
- 平面定位（Flat）
- Notch加工
- 尺寸校正
尺寸：
- 150 mm（6吋）
- 200 mm（8吋）
- 300 mm（12吋）
STEP 3：晶圓切割（Wafer Slicing）
使用：
- 金剛石線鋸（Diamond Wire Saw）
切成：
厚度約：
- 725 μm（8吋）
- 775 μm（12吋）
要求：
- 厚度均勻
- 低翹曲
- 低損傷層
STEP 4：邊緣研磨（Edge Grinding）
目的：
避免後續製程破裂。
形成：
- Rounded Edge
- Bevel Edge
提高機械強度。
STEP 5：雙面研磨（Double Side Grinding）
控制：
- 平坦度（Flatness）
- 厚度（Thickness）
精度可達：
±1 μm以下
STEP 6：化學機械研磨（CMP）
CMP（Chemical Mechanical Polishing）
是晶圓加工最重要製程之一。
利用：
- 化學蝕刻
- 奈米磨粒
達到超鏡面效果。
表面粗糙度：
Ra < 0.2 nm
三、半導體廠中的晶圓加工
晶圓進入晶圓廠後：
主要流程：
前段製程（Front-End）
- 氧化（Oxidation）
- 光刻（Photolithography）
- 蝕刻（Etching）
- 離子佈植（Ion Implantation）
- 薄膜沉積（PVD）
- 薄膜沉積（CVD）
- CMP平坦化
形成電晶體結構。
後段製程（Back-End）
- 金屬配線
- 保護層沉積
- 晶圓測試
- 晶圓切割（Dicing）
- 封裝
- 最終測試
四、矽晶圓 CNC 精密加工應用
雖然晶圓本身不採用傳統 CNC 加工，但半導體設備大量使用 CNC 精密零件製造：
應用設備：
- 曝光機（Lithography）
- 蝕刻機（Etcher）
- CVD設備
- PVD設備
- CMP設備
- 檢測設備
常見零件：
- 真空腔體
- 晶圓載台
- End Effector
- Robot Arm
- 真空吸盤
- 精密治具
- Gas Distribution Plate
材料：
- 鋁合金 6061 / 7075
- SUS304
- SUS316L
- PEEK
- POM
- PTFE
- 氧化鋁陶瓷
- 氧化鋯陶瓷
五、矽晶圓加工品質指標
| 項目 | 指標 |
|---|---|
| TTV | 總厚度變異 |
| Bow | 彎曲度 |
| Warp | 翹曲度 |
| Flatness | 平坦度 |
| Roughness | 表面粗糙度 |
| Particle | 顆粒污染 |
| Oxygen Content | 氧含量 |
| Resistivity | 電阻率 |
先進製程要求：
- 奈米級平坦度
- 原子級表面控制
- 超低污染
六、主要應用產業
半導體
- CPU
- GPU
- AI晶片
- 記憶體
功率電子
- IGBT
- MOSFET
- SiC Power Device
光電產業
- CMOS Sensor
- CCD
- Micro LED
MEMS產業
- 加速度感測器
- 陀螺儀
- 壓力感測器
