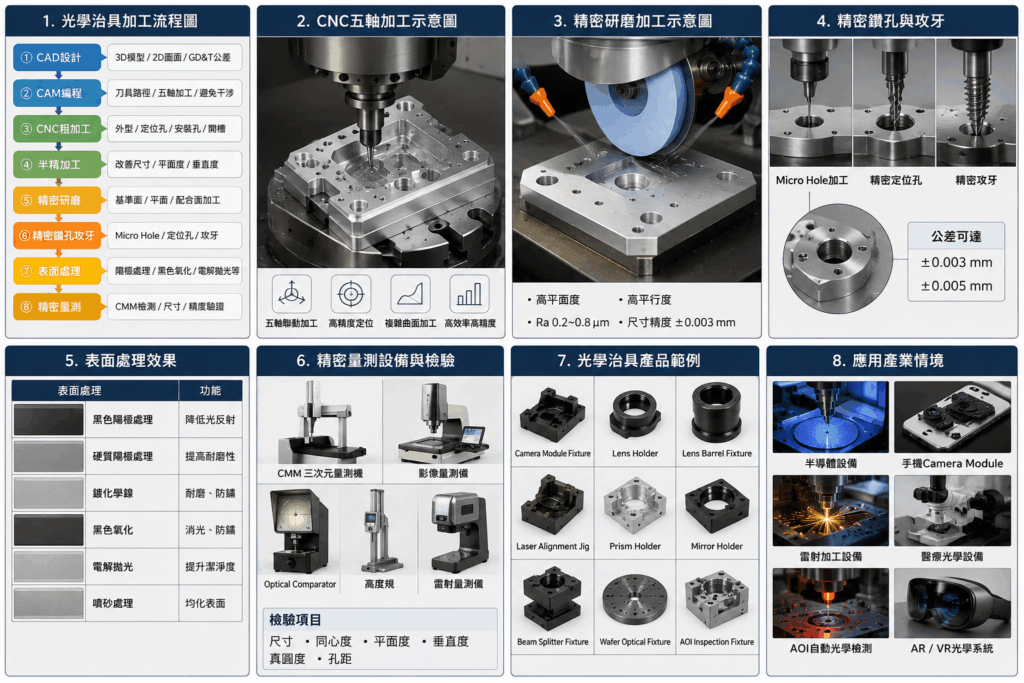

光學治具加工專注於生產半導體、相機鏡頭及雷射模組等應用所需的超高精度零組件
Optical fixture manufacturing focuses on producing ultra-high precision components required for applications such as semiconductors, camera lenses, and laser modules.
光學治具加工（Optical Fixture Machining）製程完整介紹
Precision Optical Fixture Machining
光學治具加工（Optical Fixture Machining）是利用高精度 CNC 加工、精密研磨（Precision Grinding）、超精密加工（Ultra Precision Machining）及高精度量測技術，製造光學鏡片、相機模組、雷射系統、半導體光學設備、醫療光學儀器及精密檢測設備所使用的固定、定位、組裝與校正治具（Fixture & Jig）。
由於光學元件對位置精度極為敏感，因此光學治具除了需要高尺寸精度之外，更要求：
- 微米級尺寸公差（Micron Accuracy）
- 極佳平面度（Flatness）
- 高同心度（Concentricity）
- 高垂直度（Perpendicularity）
- 高表面粗糙度品質（Surface Finish）
- 低熱膨脹（Low Thermal Expansion）
- 良好的抗震性能（Anti-vibration）
光學治具的功能
光學治具主要用途包括：
- 光學鏡片定位
- CCD／CMOS Camera Module 固定
- Lens Barrel 組裝
- Laser Module 校正
- 光學平台定位
- 雷射焊接定位
- AOI 自動光學檢測
- 半導體曝光設備
- Wafer 光學檢測
- 精密組裝定位
常用加工材料
鋁合金（Aluminum）
常用材質：
- AL6061-T6
- AL7075-T6
- MIC-6 Cast Plate
優點：
- 重量輕
- 易加工
- 尺寸穩定
- 可陽極處理
- 散熱佳
應用：
- Camera Fixture
- AOI Fixture
- Optical Frame
不鏽鋼（Stainless Steel）
材質：
- SUS303
- SUS304
- SUS316
- SUS420
優點：
- 高剛性
- 耐腐蝕
- 長期尺寸穩定
應用：
- 精密定位座
- 光學夾具
- 鏡片固定架
工程塑膠
包括：
- PEEK
- POM
- PTFE
- PPS
用途：
- 避免刮傷鏡片
- 絕緣
- 防止靜電
- 真空設備使用
陶瓷
包括：
- 氧化鋁（Al₂O₃）
- 氧化鋯（ZrO₂）
- 氮化矽（Si₃N₄）
優點：
- 超高硬度
- 熱膨脹低
- 尺寸穩定
光學治具加工流程
1. CAD 設計
依照光學元件尺寸設計：
- Lens
- Prism
- Filter
- Mirror
- Sensor
建立：
- 3D Model
- 2D Drawing
- GD&T 公差
2. CAM 編程
利用 CAM 軟體：
- Mastercam
- HyperMill
- Fusion 360
- NX CAM
規劃：
- 刀具路徑
- 五軸加工
- 避免干涉
3. CNC 粗加工
加工內容：
- 外型
- 定位孔
- 安裝孔
- 開槽
加工設備：
- 三軸 CNC
- 四軸 CNC
- 五軸 CNC
4. 半精加工
改善：
- 尺寸
- 平面度
- 垂直度
預留研磨加工餘量。
5. 精密研磨
加工：
- 基準面
- 平面
- 配合面
控制：
- 平面度
- 平行度
- 表面粗糙度
6. 精密鑽孔與攻牙
加工：
- Micro Hole
- 精密定位孔
- Dowel Pin Hole
公差可達：
- ±0.003 mm
- ±0.005 mm
7. 表面處理
依用途可選：
| 表面處理 | 功能 |
|---|---|
| 黑色陽極處理（Black Anodizing） | 降低光反射 |
| 硬質陽極（Hard Anodizing） | 提高耐磨性 |
| 鎳化學鍍（Electroless Nickel） | 耐磨、防鏽 |
| 黑色氧化（Black Oxide） | 消光、防鏽 |
| 電解拋光（Electropolishing） | 提升潔淨度 |
| 噴砂（Sand Blasting） | 消除加工紋路、均化表面 |
8. 精密量測
量測設備：
- CMM 三次元量測
- 高度規
- Optical Comparator
- Vision Measuring System
- Laser Measurement
檢驗項目：
- 尺寸
- 同心度
- 平面度
- 垂直度
- 真圓度
- 孔距
光學治具加工精度
| 項目 | 精度 |
|---|---|
| 尺寸公差 | ±0.005 mm |
| 微加工 | ±0.002 mm |
| 平面度 | 0.003 mm |
| 平行度 | 0.003 mm |
| 垂直度 | 0.005 mm |
| 同心度 | 0.003 mm |
| 表面粗糙度 | Ra 0.2～0.8 μm（依需求可更低） |
常見光學治具產品
- Camera Module Fixture
- Lens Holder
- Lens Barrel Fixture
- Optical Alignment Fixture
- Laser Alignment Jig
- Prism Holder
- Mirror Holder
- Beam Splitter Fixture
- Wafer Optical Fixture
- AOI Inspection Fixture
- CCD Positioning Fixture
- Microscope Fixture
- Fiber Optic Alignment Fixture
- Optical Platform Fixture
- Vacuum Optical Fixture
應用產業
- 半導體設備
- 光學鏡頭製造
- 手機 Camera Module
- 醫療光學設備
- 光纖通訊
- 雷射加工設備
- AR／VR 光學系統
- 無人機影像系統
- 精密量測設備
- 自動光學檢測（AOI）
光學治具加工的核心優勢
- 微米級加工精度，確保光學元件定位一致性。
- 採用高精度 CNC、研磨與量測流程，可降低組裝誤差並提升良率。
- 可依產品需求搭配鋁合金、不鏽鋼、工程塑膠或精密陶瓷等材料，兼顧重量、剛性與熱穩定性。
- 透過消光表面處理（如黑色陽極處理）有效降低雜散光與反射，提升光學系統性能。
- 適用於半導體、精密光學、醫療設備、自動化檢測與雷射系統等高精度製造領域。
此類光學治具是精密光學系統的重要基礎元件，其加工品質直接影響光學元件的定位精度、成像品質、組裝效率及設備整體可靠性，因此從材料選擇、加工製程到最終量測驗證，都需遵循高精度製造標準。
